防爆电气设备的防爆标志

2022-10-28 09:59:20

Ⅰ类防爆电气设备的防爆标志:

Ex + 防爆型式+类别(Ⅰ)+Ma/Mb

防爆结构包括:d、e、ia、ib、ma、mb、px、q

Ⅱ类防爆电气设备的防爆标志:

Ex + 防爆型式+类别(Ⅱ)+级别(A/B/C)+温度组别(T1~T6)+Ga/Gb/Gc

防爆结构包括:d、e、ia、ib、ic、ma、mb、mc、nA、nC、nR、(nL)、o、px、py、pz、q

Ⅲ类防爆电气设备的防爆标志:

Ex + 防爆型式+ 设备可使用的区域(tD型区域前加A或B)+ 外壳防护等级(IP代码)+最高表面温度T,可标温度值+最高表面温度TL(T-温度值/L-粉尘层厚度;超过50mm厚粉尘层的最高表面温度;或标符号“X”)

防爆结构包括: tD、pD、iaD、ibD、maD、mbD

如果设备整体是由多种防爆结构组成,则在防爆结构栏中依字母顺序标注。

例如:指示灯为浇封型、开关元件为隔爆型、按钮为隔爆型、接线端子和外壳为增安型的全塑主令控制箱。防爆标志: Ex demb ⅡCT5 Gb

用于21区的“pD”型粉尘防爆设备。防爆标志:Ex pD 21 IP65 T130℃

用于21区的“tD”A型粉尘防爆设备设备标志;温度试验在500mm厚粉尘层下进行,

防爆标志:Ex tD A21 IP65 T225℃ T500320℃

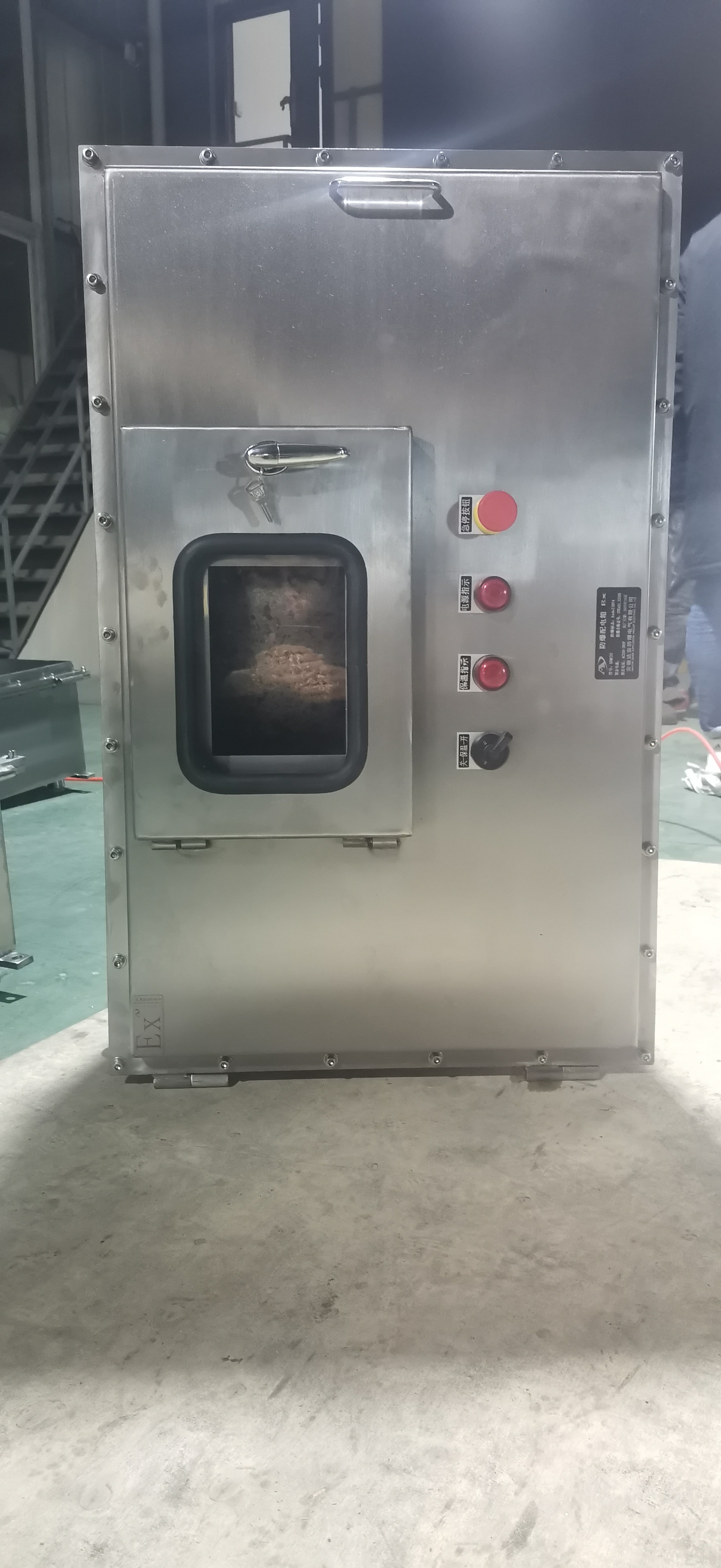

气体环境防爆兼粉尘环境防爆的防爆配电箱。

防爆标志:Ex de ⅡCT4 Gb/Ex tD A21 IP65 T80℃

爆炸性环境用的另一种标志方式

设备保护级别的标志,可用大写字母表示设备适用的具体爆炸性环境,用小写字母表示设备保护级别。作为另一种方法,不用M、G和D,而用I类(煤矿)、II类(气体和蒸汽)和III(可燃性粉尘)表示具体的爆炸性环境,并在防爆型式上已经不存在标志的地方,增加表示级别的小写字母。

防爆型式标志的另一种标志,应包括下列符号:

db、eb、ia、ib、ic、ma、mb、mc、nAc、nCc、nRc、(nLc)、ob、pxb、pyb、pzc、2f297c66-5525-4d99-815e-cb3e4ee55c65.jpg
