一、概述

在工业自动化领域，PLC和工控机是人们不得不提的两类控制设备，它们是大多数自动化系统的基础设备。PLC和工控机的最新技术发展是工程师对设备应用性能要求的完美体现：控制器的硬件标准化，以及用户的各种控制要求通过软件来进行改变。

PLC就是一种利用计算机原理为顺序控制专门设计的、通用的、使用方便的装置。它采用了专用设计的硬件，而使用性能都是通过控制程序来确定的。

工控机则是利用了个人计算机的PCI总线和PC/104总线、采用功能板卡扩展控制I/O点来实现计算机控制的一种方便的控制设备。它具有工业现场应用特性，同时又极大地利用了PC机的软件环境，用户可以方便地选择各制造商提供的产品。

PLC和工控机目前的技术发展水平已大大超过其出现时技术水平，并各自定位在不同的层面。PLC适合低成本自动化项目和作为大型DCS系统的I/O站，工控机在中规模小范围自动化工程中有很好的性能价格比，当然这种定位也不是绝对的。据预测，2000年我国工业自动化的市场规模达170亿至207亿人民币，其中工控机占40亿左右、PLC占30亿左右，再加上DCS系统、FCS系统和NCC系统（占60亿）中使用的PLC和工控机，可以看出其在工业自动化领域中举足轻重的作用。这两类控制设备在各领域的自动化中扮演了不可缺少的角色。

目前，PLC的主流厂商有A-B、Siemens和Modicon等。。

PLC和工控机在其技术发展的历程中，为了适合工业现场应用的需要和用户二次开发的需要，都积极地发展高可靠性、网络化和高性能的用户开发软件方面的技术性能。以下将重点介绍PLC和工控机在硬件、软件和网络方面技术应用现状和发展趋势。

二、PLC和工控机的硬件技术现状和发展

PLC和工控机的最终用户为冶金、采矿、水泥、石油、化工、电力、机械制造、汽车、装卸、造纸、纺织、环保等行业，其主要的用途为：

1、顺序控制

顺序控制是应用最广泛的领域，它包括单机控制、多机群控制、自动生产线控制，如注塑机、印刷机械、订书机械、切纸机械、组合机床、磨床、装配机械、包装生产、电镀流水线和电梯控制等。

2、运动控制

应用在电力拖动系统或伺服电机的单轴或多轴位置控制。

3、过程控制

采用模拟量模块能控制物理参数，例如温度、压力、速度和流量等，并提供PID等闭环控制的功能。

4、数据处理

可以支持数控机床的控制和管理、多轴控制等。

由于自动化系统的要求日益提高，传统的提供I/O点服务的PLC和工控机已经无法满足复杂的工艺要求。因此，PLC和工控机在硬件系统上有了根本的变化。

PLC系统在模块上的技术发展有：

1、处理器模块

配备大容量内存，为满足实时控制的要求而优化设计，除了一般的I/O扫描和控制、远程数据交换外，支持大型的集成控制、通讯、并行运算、处理器独立后台程序和处理器输入中断等功能。如A-B公司的ControlLogix处理器模块在它的内核中设计有通信功能，借助于它的无源数据总线，系统的瓶颈得以消除。这种灵活的结构允许多个处理器、网络以及I/O在一个机架中搭配使用而没有限制。

2、信息协处理器模块

读取主处理器的数据表和状态文件，或通过高级语言程序将数据写入主处理器，程序可以在实时多任务环境下以及独立于PLC处理器的方法，单独在协处理器中运行。

3、高级语言协处理器

通过C和Basic的接口来进行复杂的计算和算法实现。

4、网络适配模块

在现场总线与处理器之间提供通讯接口，以便PLC处理器和I/O模块进行远程的数据交换。

5、具有特殊功能的I/O模块

如A-B公司在其产品中提供了智能变送器模块、温度控制模块、称重模块、开环速度控制模块、塑料制造模块、力矩控制模块、绝对编码模块、可组态流量计模块、电流同步模块等。这些模块的设计考虑了特殊行业的需要，使得复杂的控制功能以模块化的方式得以解决，提高了可靠性和专业水平。

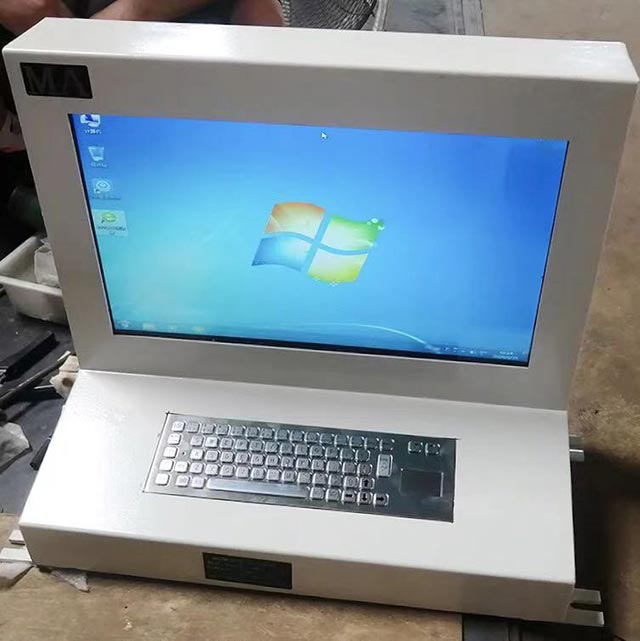

同样，工控机也从I/O板卡的基础上飞速向前发展，大规模集成电路和计算机本身的革命性发展给工控机提供了舞台。工控机系列产品除了全系列的I/O板卡外，还发展了一体化工作站、带电子盘的工控机、远程RTU、适用于仪表行业的微型工控机、适用于视频和多媒体行业的工控机、适用于通讯行业的带监控液晶屏的工控机、与PLC合一的特殊工控机以及防爆型工控机。

工业现场的应用环境要求PLC和工控机具有很高的可靠性，而可靠性是靠电磁兼容特性（EMC）和容错技术来保证的。PLC和工控机要经过严格的电磁兼容检测，如辐射敏感度检测、谐波/电压波动/电压骤降检测、静电/快速脉冲/雷击检测、电磁干扰检测等。EMC保证了设备在本质上的抗干扰特性。但是，要保证控制设备不出故障是不可能的。因此，采用容错设计的系统对要求不能停机、不能失控的高可靠系统是十分重要的。目前重要的容错设计技术有Watchdog和双机热备（包括主机、模块和通讯介质的热备）。热备系统的工作对用户来说是透明的：即当故障发生时，所有对故障点的切除和数据的备份都是在最短的控制周期内自动完成的。此项技术的完成包括了设备硬件和软件二个方面。图2给出了PLC双机冗余系统的结构。

三、PLC和工控机的软件特性

PLC、工控机和现场总线为工业自动化提供了很好的底层控制硬件基础。随着软件技术的迅猛发展，控制软件不再是单调的数字和菜单操作界面，而是图形化的人机交互工具。好的工控软件包括了从底层的数据采集、数据库、控制逻辑运算到高层的人机图形界面(MMI)。这里，我们从工控软件体系结构而不是个别软件功能的角度介绍PLC和工控机的应用软件应该具备的特性。

微软为制造业的分布式网络结构提出了一个功能强大的概念，它包括了企业资源规划（ERP）和制造资源规划（MRP）的主要功能、控制、人机界面与数据采集和监控（SCADA）、制造执行系统（MES）、批量控制与设备界面等，但它们同时增加了用户成本以及共享数据的难度。

因此，在1998年，微软公司引入了Windows分布式互连网络应用的概念，简称Windows DNA。它是在企业内将各种商业应用软件进行无缝连接的一种结构。这种结构可以使制造业的软件开发商开发出强壮的、具有多种特性的产品，并使最终用户将其各自独立的制造和商业软件应用集成到一个数字神经系统中去。

DNA包含了传统的计算机系统并允许组成可变结构的Client/Sever系统，该系统可以提高技术等级以及进行应用革新。Windows DNA的关键元素包括工具、集成存储、商务过程、用户界面和导航。

更详细地说，DNA具有如下特征：

公共的操作系统和网络；

公共数据访问；

BackOffice工具和服务；

公共的应用底层结构；

与微软的Office应用集成；

强有力的开发工具；

可遗传的系统集成工具；

正如微软定义的那样，制造业的Windows DNA包含了企业资源规划/制造资源规划，控制(不论其为分布式、基于PC的或PLC)、人机接口和SCADA，制造执行系统、批处理和设备接口。没有制造业的DNA，那么在这些应用功能之间的鸿沟只能由用户界面和驱动设备来填补。这将会使业主系统的成本增加，并且由于数据格式问题而很难共享数据。

早在80年代中期，罗克韦尔自动化在其CIM版本中首先确定了将工厂底层与上位计算机系统连接的需求。但是，直到现在实现以上概念的软件和硬件的核心技术才成熟，它们包括商业方面的应用如数据采集和监控、人机界面（HMI）、批量控制（Batch）、MES、ERP接口、基于PC总线的控制和通讯。

以RNA结构为例，它包括了：

1、操作系统平台

包括了从最早的Win3.1环境的人机界面和编程软件到Windows NT开发全功能人机界面。随着Windows CE的到来，一些公司正计划提供基于CE的全套的PLC编程、人机界面和控制软件。

2、COM和DCOM

建立COM（组件对象模型）和DCOM（分布式组件对象模型）使得产品具有互操作性、扩展性和灵活性。COM与其它工控软件产品的结合增加了提供集成套装软件（ProcessPak和ControlPak）的能力，还增加了各独立软件的模块化程度和促进某公司产品与其它厂家产品的集成能力。例如，罗克韦尔软件RS SQL是一个数据登入和传送处理的系统，采用COM技术提供连接控制系统和企业数据库系统的双向联系，是支持制造业DNA数据库环境的版本。

3、Visual Basic的应用

微软认为VB是在DNA框架内实现内部集成的关键技术。VBA为DNA结构提供了三大益处，首先，它为最终用户提供不需要学习特定语言而能编制自己的实际应用程序的标准方法；其次，VBA提供了多个应用间共享数据或集成功能的方法，例如，它允许人机界面软件可以利用微软的Excel表格的功能，这是一个系统模型公司的产品，具有计算功能和生产计划功能；最后，最终用户如将内嵌VBA产品集成到基于DNA的制造信息系统，它能够使目前工业界众多使用VB作为系统快速开发工具的工程师们提升其软件产品。

4、ActiveX

ActiveX技术的应用日益广泛，许多厂商推出的产品都支持ActiveX。罗克韦尔软件公司首先为制造工业的应用软件引入了ActiveX技术，并且是第一个授权的软件开发商，同时能将VBA嵌入到核心产品中去。

5、OPC－过程控制OLE

DDE是微软为front-office应用开发的共享小量相对不变的数据的技术。与DDE不同，过程控制OLE技术面向制造环境的控制性能、结构和可靠性而设计。微软的制造业DNA确定了设备、控制应用和商业应用间应该具有开放性和互操作性接口特征（OPC）。罗克韦尔是OPC组织制定者和主要开发者。OPC负责建立基于COM技术的应用规范，它允许所有的应用程序采用同样的基于COM技术的接口去访问数据，简化了数据的采集和共享方法。

根据以上要求采用了制造业DNA的许多技术后，罗克韦尔还提供面向企业和工业的集成软件包，如用于批量控制的RSBatch、RSView32、RSLogix等可用于对功能框图进行编程。它们也利用COM集成、VBA和OPC为应用间提供互操作性和与企业的其它层连接。控制软件包还为连接I/O、PC总线的控制、编程、VBA和COM对象提供相同的互操作性。

制造业信息技术的最高境界是采用无缝连接、投资有效、规模灵活和兼顾未来的发展的思想并在企业内共享从工厂底层采集的数据。RNA的技术保证了其用户用他们的现有软件去实现基于DNA的环境。只有当企业能够得到足够的信息以制定更好的决策、将其供应渠道和运作结合起来，才能使其整个系统更接近用户。虽然计算机硬件和网络技术已有很大发展，在软件领域仍还有很多的工作要做。

四、PLC和工控机的网络特性

现场总线技术是工业自动化最深刻变革之一。PLC和工控机采用现场总线后可方便地作为I/O站和监控站连接在DCS系统中。现场总线是一种取代4～20mA标准，用于连接智能现场设备和控制设备的双向数字通讯技术，现场总线具有开放性和互操作性，它使得一些控制功能下移到现场设备中。

现场总线还可以处理复杂的事情：本质安全、危险场合、多变量的过程以及法规要求严格的环境。PLC和工控机采用现场总线有以下益处：

1、互操作性

互操作性定义为在没有任何功能损失的条件下，不同厂家的多个设备可以工作在一个系统中，互操作性允许工厂工程师可在相同的现场总线中集成不同厂家的设备，也允许工程师用别的厂家的设备来替换一台现场总线设备。

2、更低的安装费用

现场总线将极大地降低工厂最初的费用，包括简化接线、更少的接线端子排和简化了的仪表选型。此外，减少的费用还有：简化了图纸、简化了控制系统的工程实施、减少了用于连线、接线柜和接线盒的费用。通过把控制功能转移到现场，控制系统的费用也降低了：减少了DCS所需的空间，减少了控制系统的I/O点数，减少了机柜的空间和I/O接线端子排。现场总线将能提供在线的远方数字通讯，可用来实现更快的调试、更快的诊断，降低安装和调试设备的人工费用。

3、更低的维护费用

现场总线将扩大操作人员观察整个过程的视角，这样，可以方便和有效地进行维护和过程管理，加快查找和消除故障的速度。现场总线可以实现在线诊断，更方便的标定和预测维护性。

4、改进性能

随着控制功能从DCS转移到单独的控制回路，由于就地控制更快，更准确，系统的集成度和可靠性也增加了。现场总线还能充分利用具有多传感器设备的优点，因为在一对导线上允许多个信息流动。

由于现场总线使得更容易从现场获取设备信息，工厂操作员和管理人员能够对其过程进行更严格的控制，从而改进性能、增加过程的可用性和一致性。

现场总线不仅是一种信号通讯协议，还是一种全新的控制过程的方法。目前，在PLC和工控中使用的主流现场总线协议有西门子的r/ Consumer）模式的网络，允许在同一链路上有多个主控制器共存，支持输入数据或点对点信息的多路发送，大大减少了网络上的交通量，提高了网络效率和网络性能。
